Beleuchtung
Beleuchtungstechniken am Beispiel von Stahl C45 normalisiert (Nitalätzung)

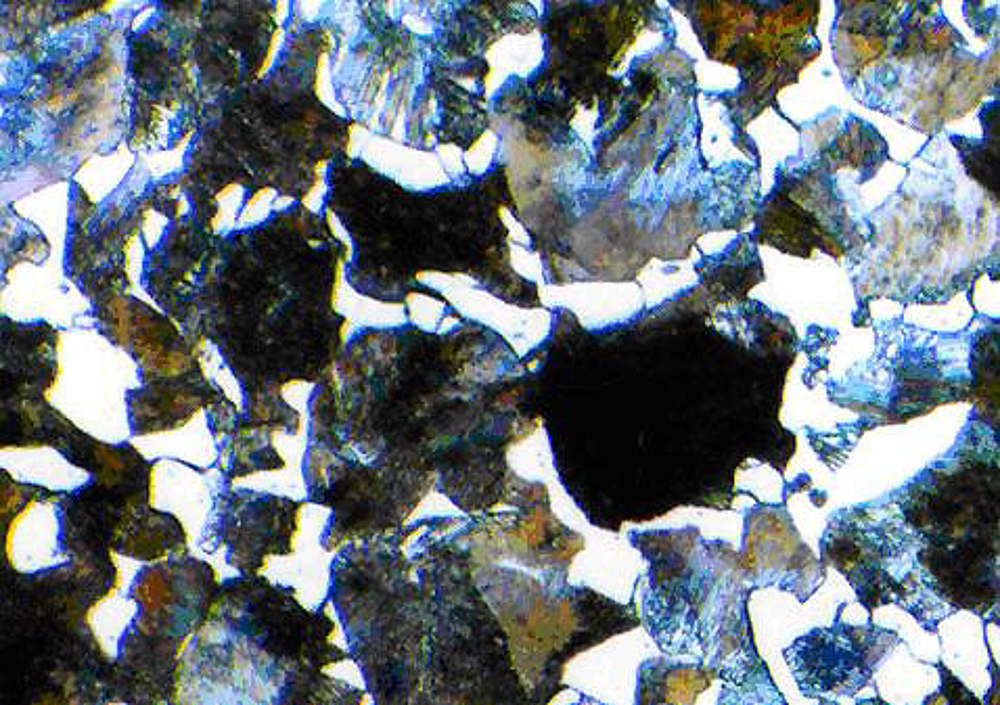

Hellfeld
- Beleuchtungstechnik: Hellfeld
- Strahlengang: nahezu senkrecht
- Anwendung der Beleuchtungstechnik: ca. 50 % aller metallographischen Untersuchungen
- optische Besonderheiten/Zubehörteile: keine
- Darstellung der Probenoberfläche bei C45: Ferrit hell, Perlit dunkel, Korn- u. Phasengrenzen dunkel
- Bemerkung: keine

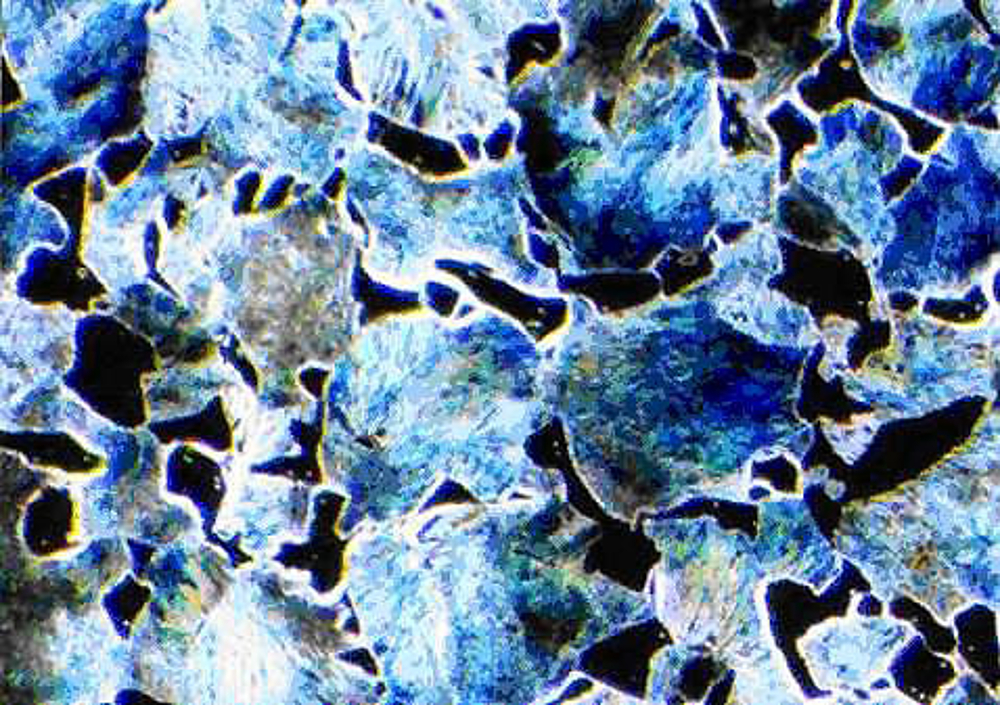

Dunkelfeld
- Beleuchtungstechnik: Dunkelfeld
- Strahlengang: schräge Beleuchtung
- Anwendung der Beleuchtungstechnik: Kontrastierung von Oberflächenungänzen (Kratzer, Risse, Poren), Erhebungen und Vertiefungen hell, ebene Flächen dunkel
- optische Besonderheiten/Zubehörteile: Prismenschieber in Position Dunkelfeld
- Darstellung der Probenoberfläche bei C45: Ferrit dunkel, Perlit hell, Korn- und Phasengrenzen hell
- Bemerkung: durchscheinende Phasen (z. B. Lackschichten erscheinen in eigener Farbe)

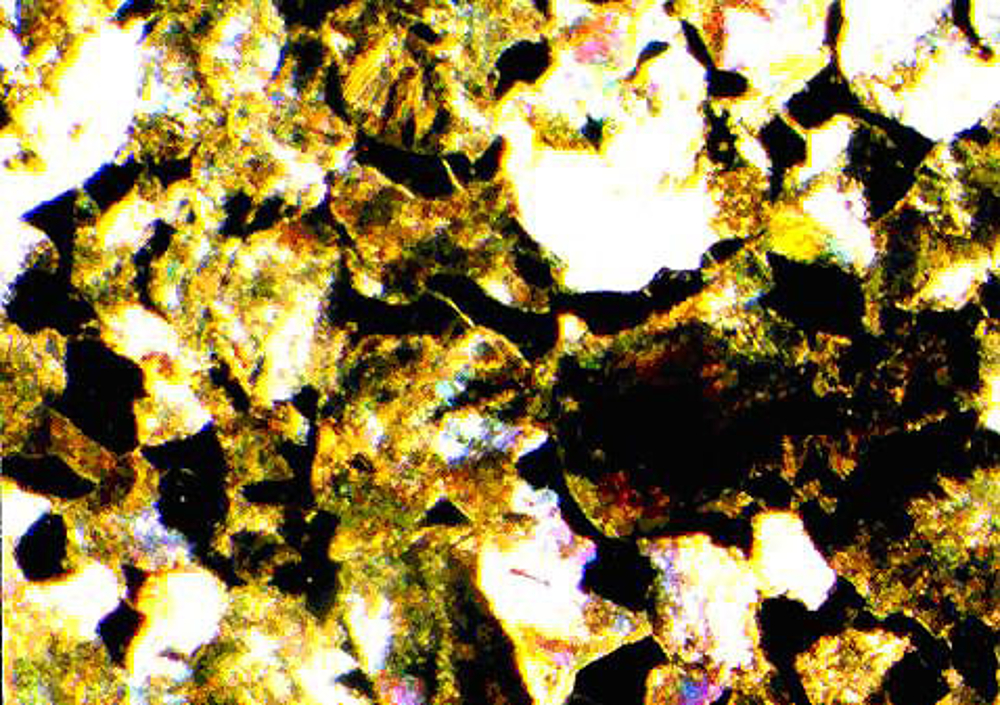

Polarisation
- Beleuchtungstechnik: Polarisation
- Strahlengang: entspricht Hellfeld, zusätzlich nötig: Polarisator, Analysator, ggf. Kompensationsplättchen (Farbe)
- Anwendung der Beleuchtungstechnik: Analyse aller nichtkubischen Phasen
- optische Besonderheiten/Zubehörteile: Polarisator, Analysator, Kompensationsplättchen
- Darstellung der Probenoberfläche bei C45: Ferrit dunkel, Perlit hell
- Bemerkung: Anwendung bei Zink, Titan, Magnesium und deren Legierungen, Farbätzungen , nichtkubischen Schlackeeinschlüssen

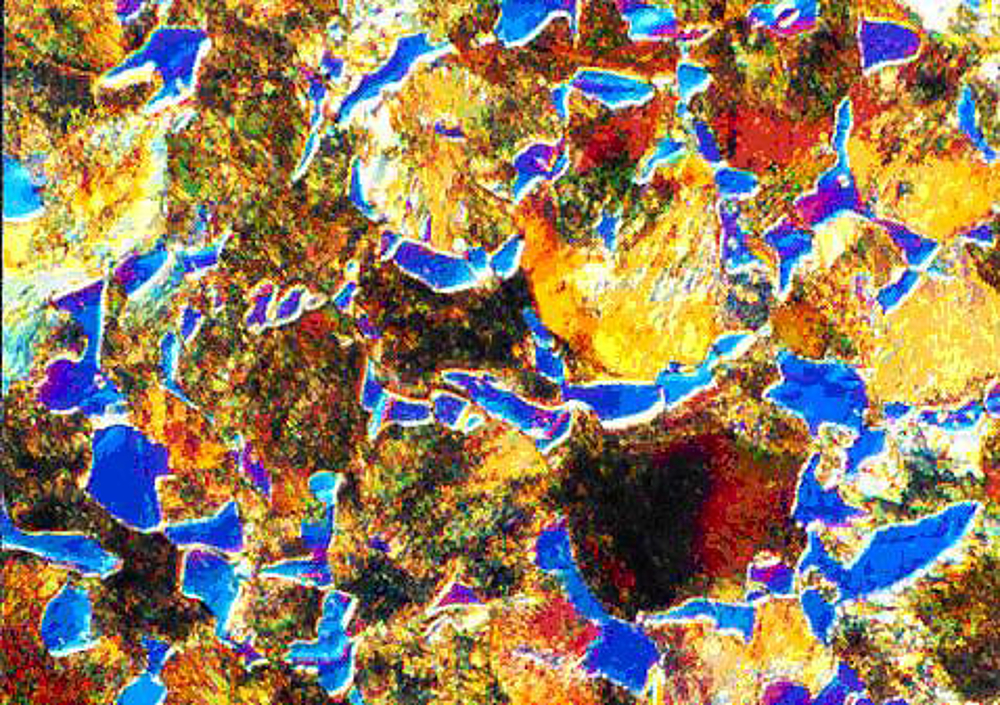

Nomarski-Interferenzkontrast
- Beleuchtungstechnik: Nomarski-Interferenzkontrast
- Strahlengang: nahezu senkrecht; nötig: Prismenschieber für Nomarski-Interferenzkontrast (Wollaston-Prisma), Polarisator, Analysator, ggf. Kompensationsplättchen (Farbe)
- Anwendung der Beleuchtungstechnik: Untersuchung geringster Rauigkeiten / Höhenunterschiede (ab einigen 10 nm), farbliche Oberflächendarstellung, räumliche Oberflächenabbildung möglich (differentieller Kontrast – nur Höhenunterschiede)
- optische Besonderheiten: NIC-Prismenschieber, Kompensator, Analysator, Kompensationsplättchen
- Darstellung der Probenoberfläche bei C45: Ferrit (blau), Perlit (gelb – braun – rot)
- Bemerkung: keine
