Technische Ausstattung

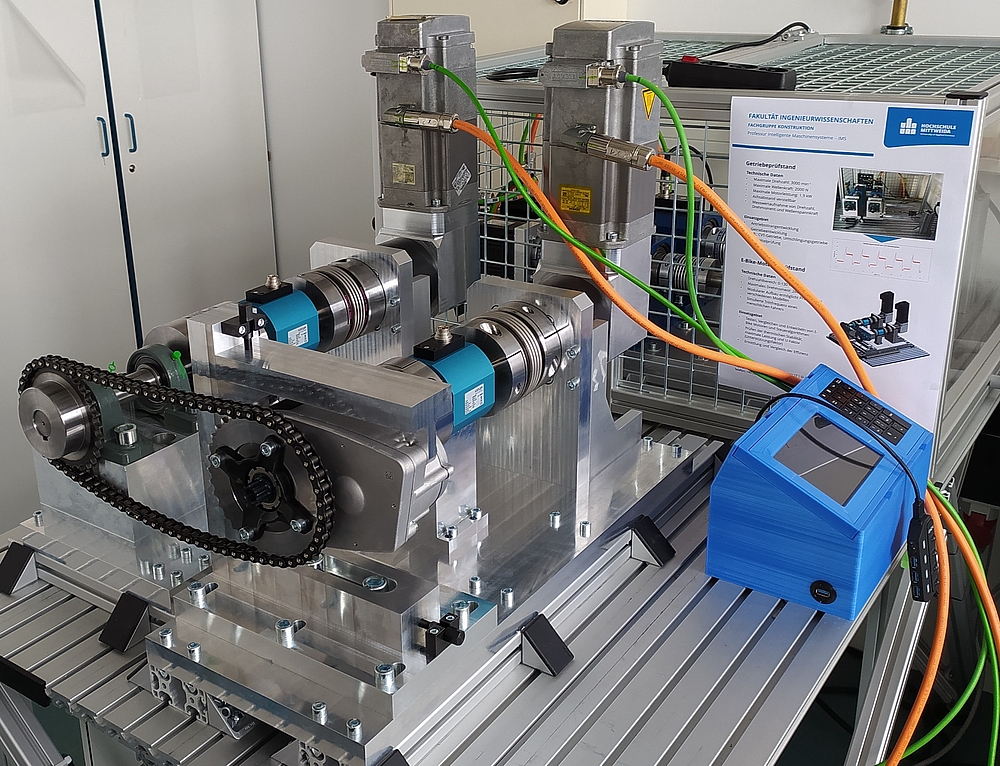

Getriebeprüfstand

• Messwertaufnahme von Drehzahl, Drehmoment und Wellenspannkraft
• Achsabstand verstellbar
• Antriebsstrangentwicklung Getriebeentwicklung z.B. CVT-Getriebe, Umschlingungsgetriebe
• Zugmittelprüfung
• Max. Motorleistung: 1,9 kW
• Max. Motordrehzahl: 3000 U/min
• Max. Wellenkraft: 2000 N

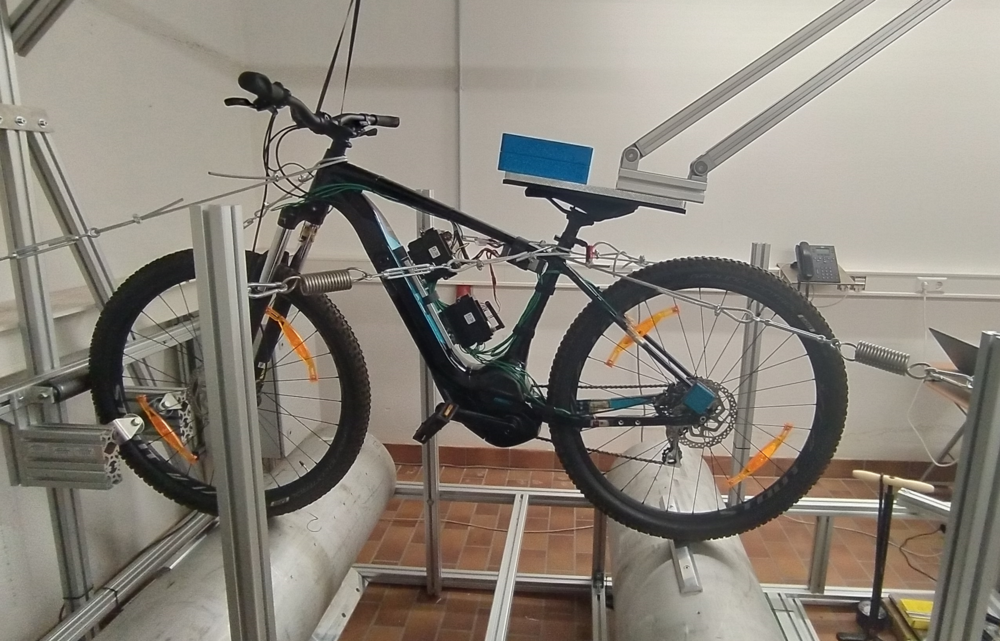

E-Bike-Motorenprüfstand

• Testen, Vergleichen und Entwicklen von E-Bike Motoren und Steueralgorithmen
• Prüfen der thermischen Stabilität, maximalen Leistung und U-Faktor
• Ermittlung und Vergleich der Effizienz
• Drehzahlbereich: 0-130 U/min
• Max. Drehmoment: 260 Nm
• Modularer Aufbau ermöglicht Prüfung von verschiedenen Modellen
• Simulierte Trittfrequenz eines menschlichen Fahrers

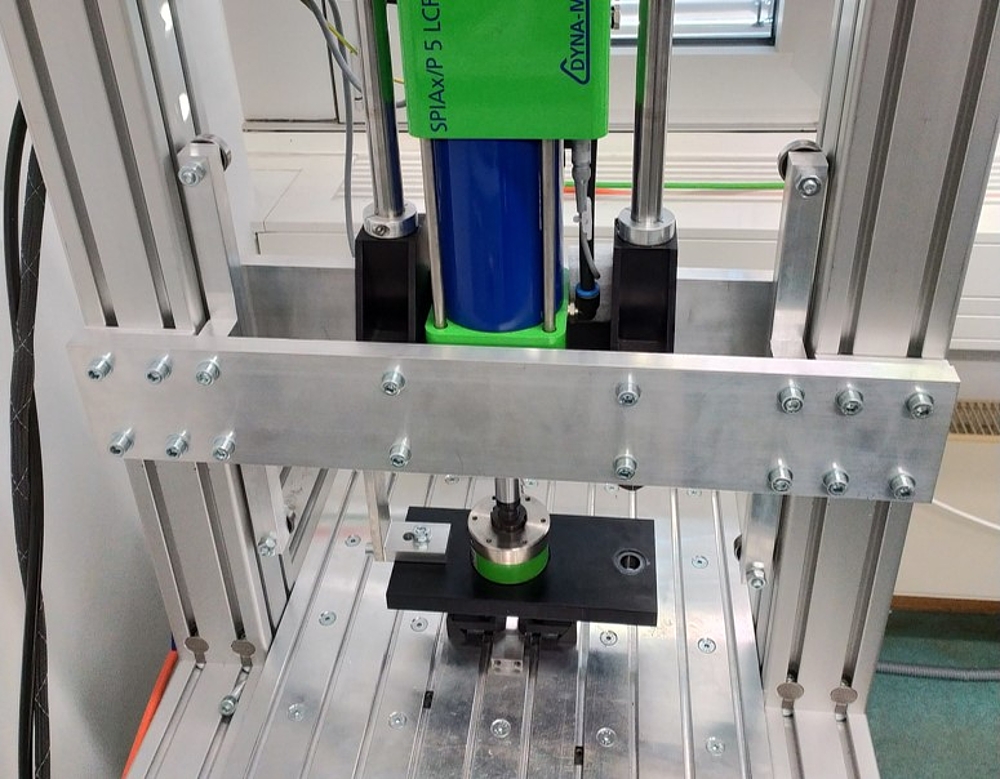

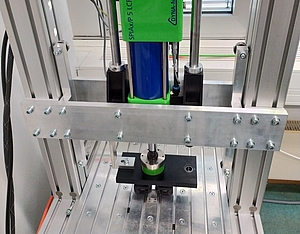

Servopneumatische Prüfvorrichtung

• Modularer Prüfrahmen aus Aluminiumprofilen
• Prüfraum LxBxH: Standard 500x500x700, bei Bedarf erweiterbar
• Aufspannplatte aus Aluminium mit T-Nuten, Nutbreite 8 mm, Nutabstand 50 mm
• Prüfkraft: ± 5 kN
• Zylinderweg: 100 mm
• max. Prüffrequenz: 10 Hz

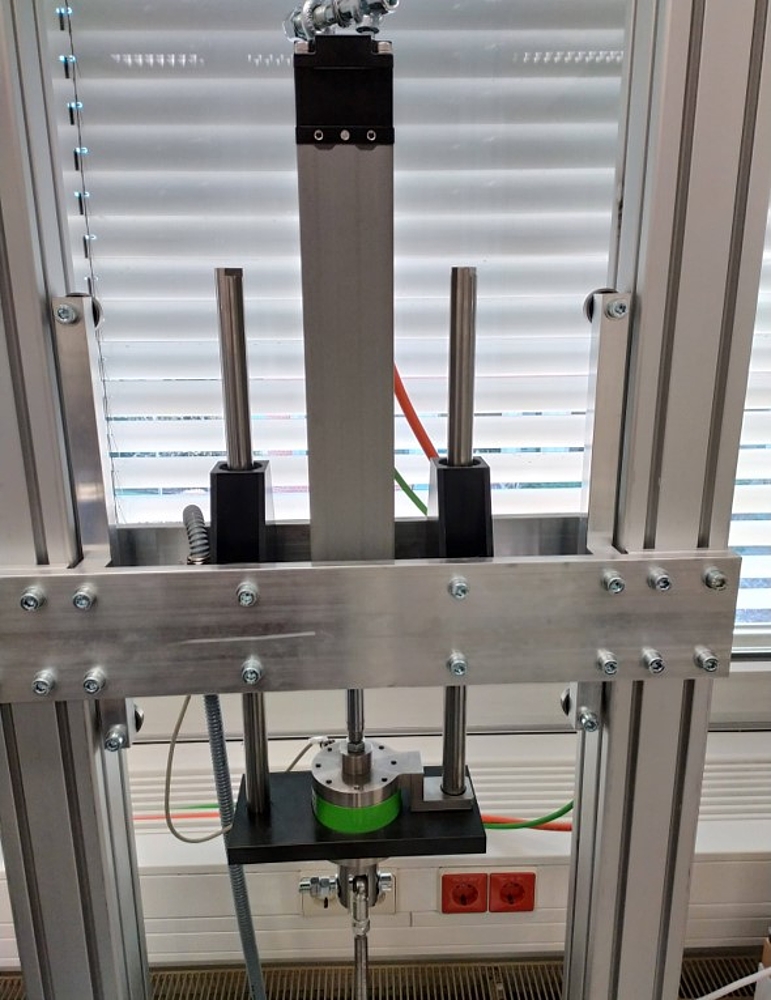

Servoelektrische Prüfvorrichtung

• Modularer Prüfrahmen aus Aluminiumprofilen
• Prüfraum LxBxH: Standard 500x500x800, bei Bedarf erweiterbar
• Aufspannplatte aus Aluminium mit T-Nuten, Nutbreite 10 mm, Nutabstand 50 mm
• Prüfkraft: ± 7,5 kN
• Zylinderweg: 300 mm
• max. Prüffrequenz: 5 Hz
• max. Verfahrgeschwindigkeit: 250 mm/s

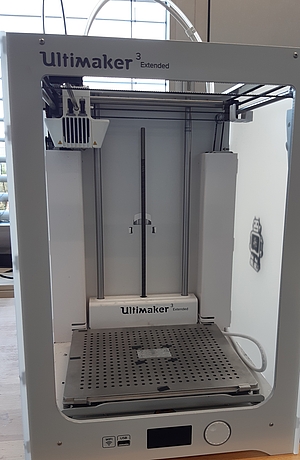

3D-Drucker (FLM) - Ultimaker 3 Extended

• Bauraum: 215x215x300 mm
• Filamentdurchmesser: 2,85 mm
• Dualer Druckkopf
• Temperatur der Düse 180 - 280 ºC
• Temperatur der Druckplatte 20 - 100 ºC

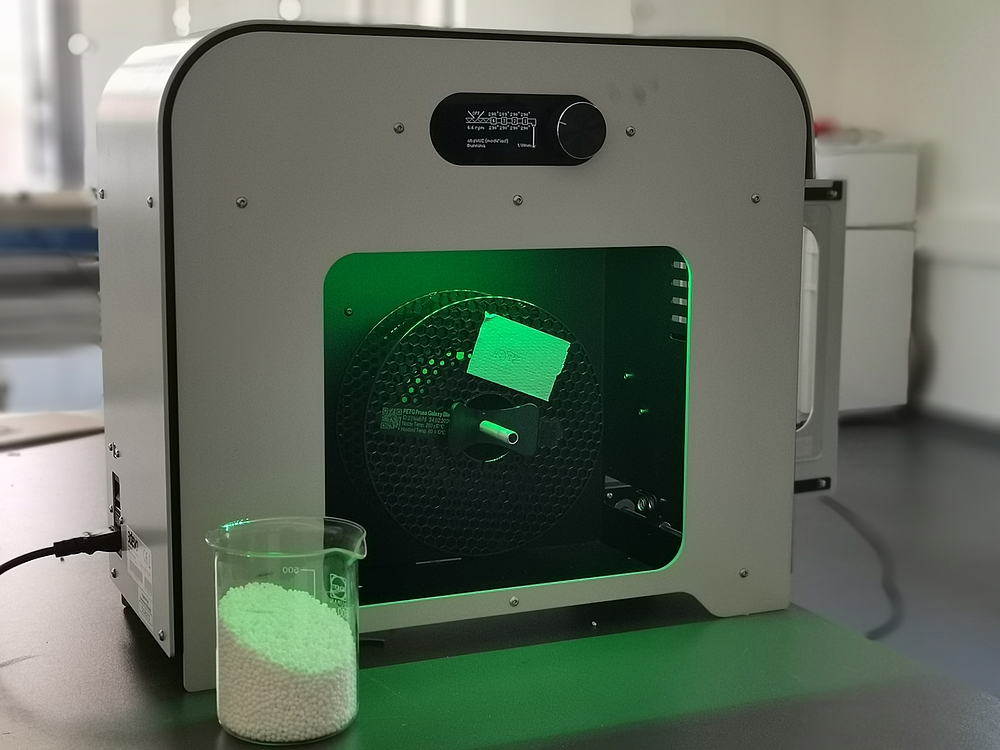

Herstellung eigener Filamente für FLM-Drucker - Composer 350 3devo

• Verarbeitungstemperatur bis zu 350 °C
• 4 Heizzonen
• "Mixing Screw"



Rotationstribometer

• Stift-Scheibe Versuche zur Simulation von Linearführungen
• Prüfung der tribologischen Eigenschaften von Prüfkörpern aus jedem Material
• Grundlagenprüfung zur ersten Beurteilung von Werkstoffen bzw. Werkstoffpaarungen unter gleichbleibender Kontaktfläche
• Max. Drehzahl: 3000 1/min
• Max. Drehmoment: 9,3 Nm
• Max. Normalkraft: ±500 N
• Reibradius: 0..60 mm

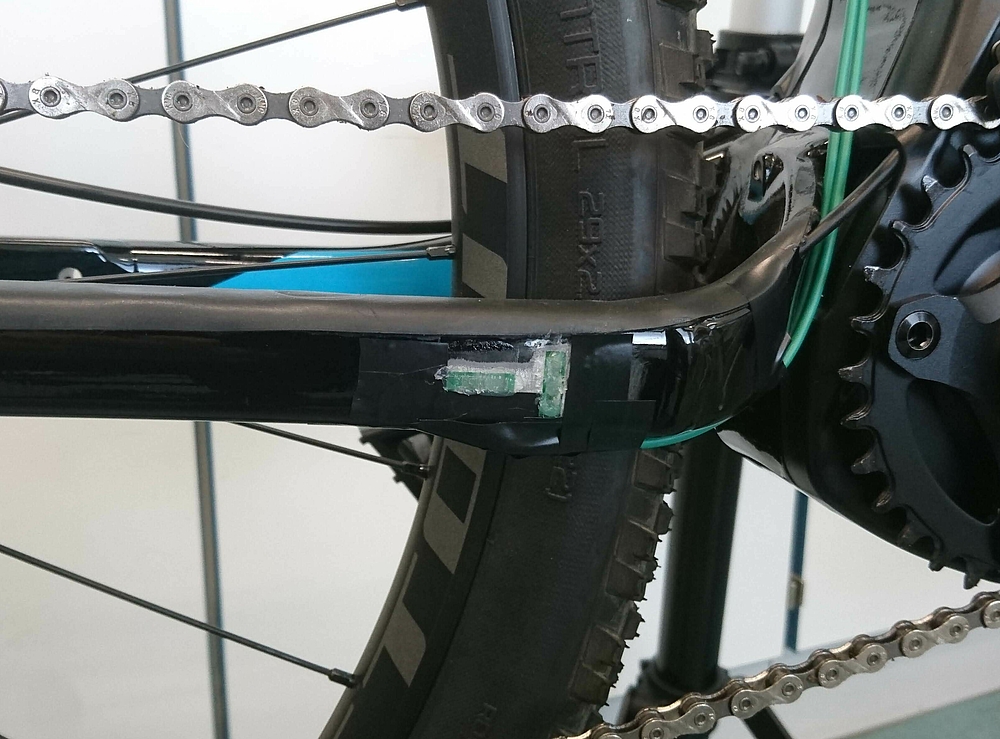

DMS-Messtechnik

• Applizieren von DMS
• DMS Messverstärker
• Einmessen der DMS-Applikation

Thermografie - Flir E5 WiFi Wärmebildkamera

• Genauigkeit: ±2 °C oder ±2 % des Messwerts
• Auflösung: 120x90 Pixel
• Objekttemperaturbereich: -20 °C bis +250 °C
