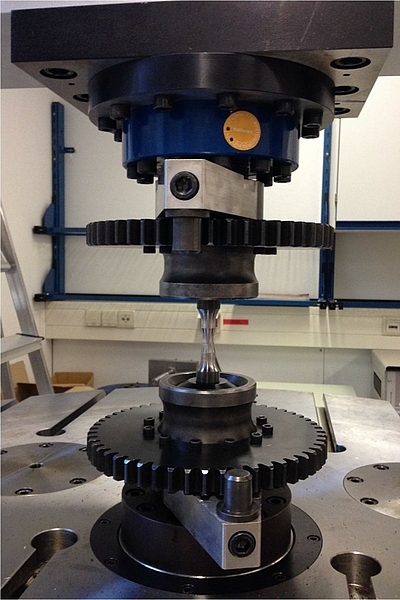

Resonanzprüfstand

SincoTec POWER SWING New Line MOT 150 kN (30 bis 150 Hz)

Technische Daten:

• Nennkraft: 150 kN
• max. Kraftamplitude: ± 75 kN
• max. Schwingweg: 12 mm (± 6 mm)
• Frequenzbereich: 30 - 150 Hz
• dyn. Messgenauigkeit: < 0,2 %
• max. Probenraumhöhe: 750 mm
• Abmessungen (BxHxT): 1200 x 3500 x 1050
• Gewicht: 3000 kg
• Netzanschluss: 1 x 400 V / 16 A (3kW)

Spannsystem:

• Aufspanntisch: T-Nuten Durchmesser 1200 mm
• Schnellspanneinrichtungen: bis 150 kN für Gewindeprobenstäbe oder Vorrichtungen mit Gewindeanschlüssen (€ 2.400,-)
• weitere Spannmöglichkeiten: siehe Zubehör

Last-, Weg- und Dehnungsmessung:

• Lastmessungen: Kraftaufnehmer montierbar am Tisch oder am Schwingkopf
• Wegmessung: Laser nach Triangulationsverfahren
• Dehnungsmessung: Erweiterung auf 4 potentialfreie dig. Ein- und Ausgänge für dehnungsgeregelte Versuche erforderlich
• Mittellastverstellung: Kugelspindel + Servomotor

Steuer- und Software: Steuerungskonzept: Regelschrank EXCITING MOT: Industrierechner mit Reglereinschub für Trägerfrequenzmessung

Software: Software EMOTION für Windows

• Kraft-, weg- und dehnungsgeregelte Versuche
• Darstellungspaket
• Blockprogrammregelung
• Bruchmechanik-Software
• gest. Anschwingen
• statist. Kennlinien
• Erw. Überwachungsfkt.
